这是一个业务场景图解大全，主要包括微服务架构、JVM内存模型、高并发秒杀系统、库存扣减处理和防护机制等核心内容，使用图文方式帮助理解在实际业务中如何应对高并发、突发流量等挑战。

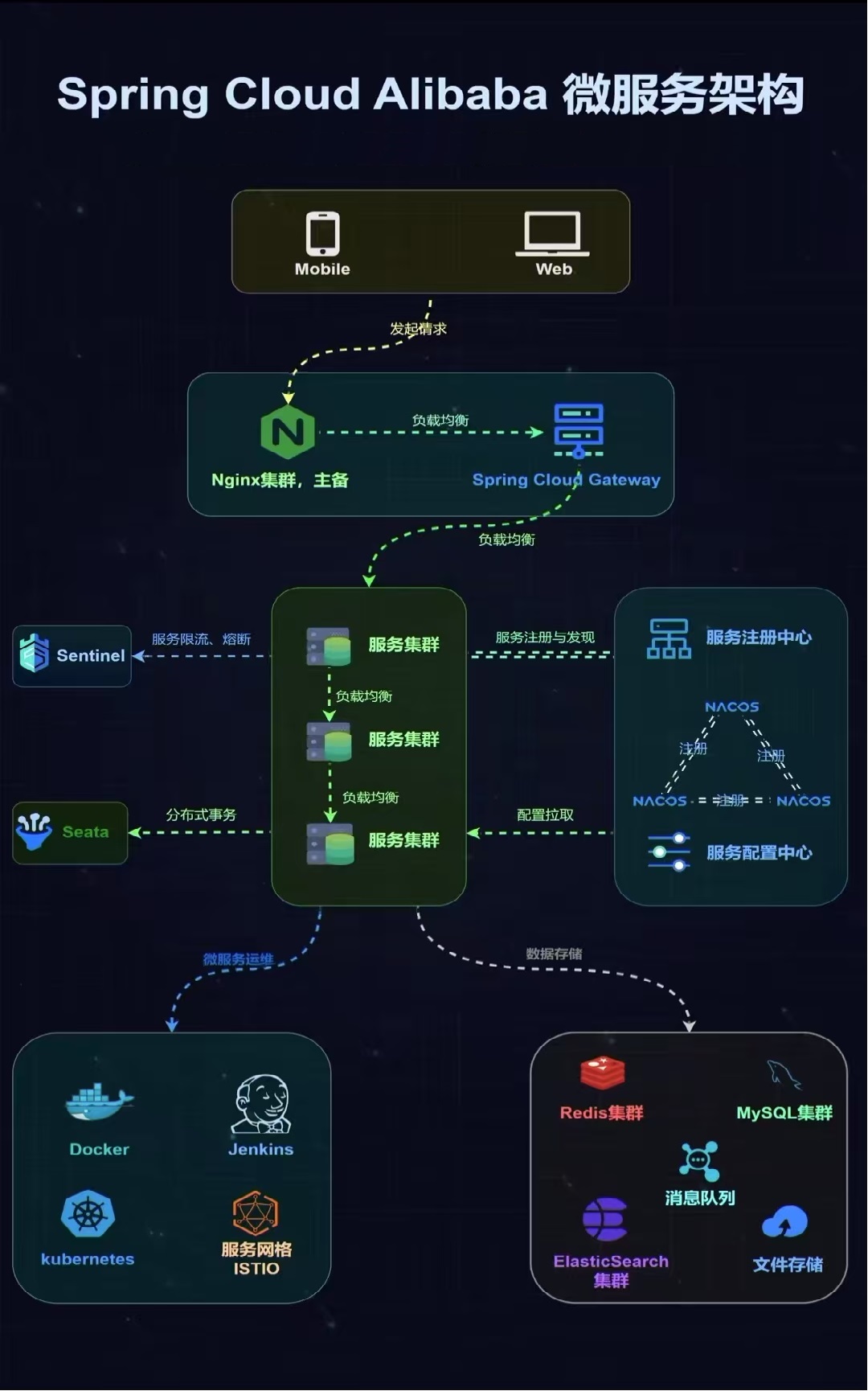

一、微服务架构图(部分结构类似于网络拓扑图)

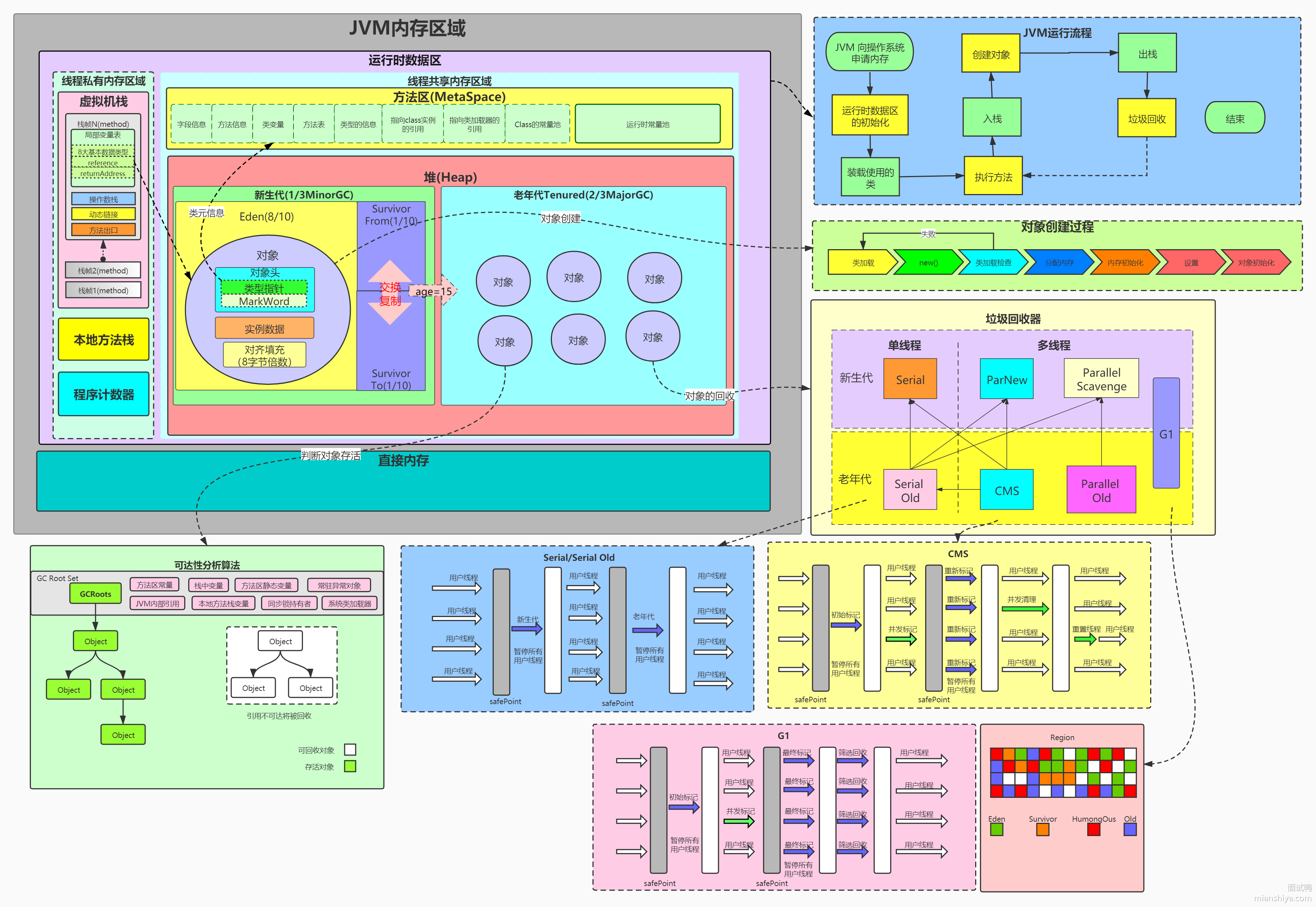

二、JVM内存区域分布图

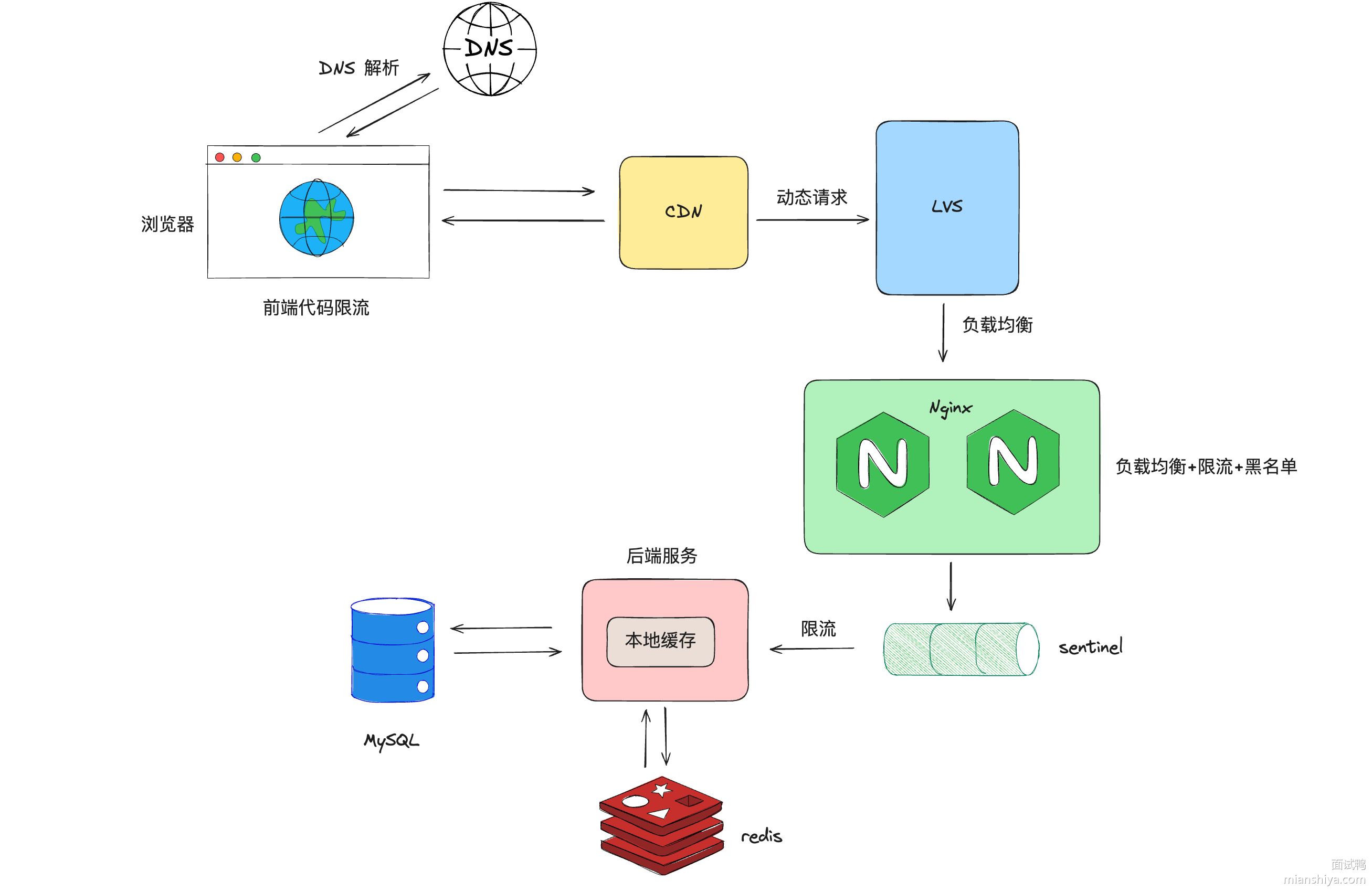

三、秒杀场景图解

疑问解析

1.前端限流：秒杀流量还有个特点,就是大部分请求实际都是无效的,因为秒杀的商品库存往往都是个位数,而抢购的用户是其成干上万倍。在前端随机限流，降低请量。说的更直白一些即部分用户点击抢购按钮，但是请求发不到后端，直接前端代码返回秒杀结束。（如果预测量在太大，可以这样操作，毕竟也是随机的)

2.在量级没这么大的情况下,实际上的秒杀架构不需要如上图所示，例如不需要引入 lvs、本地缓存之类的。

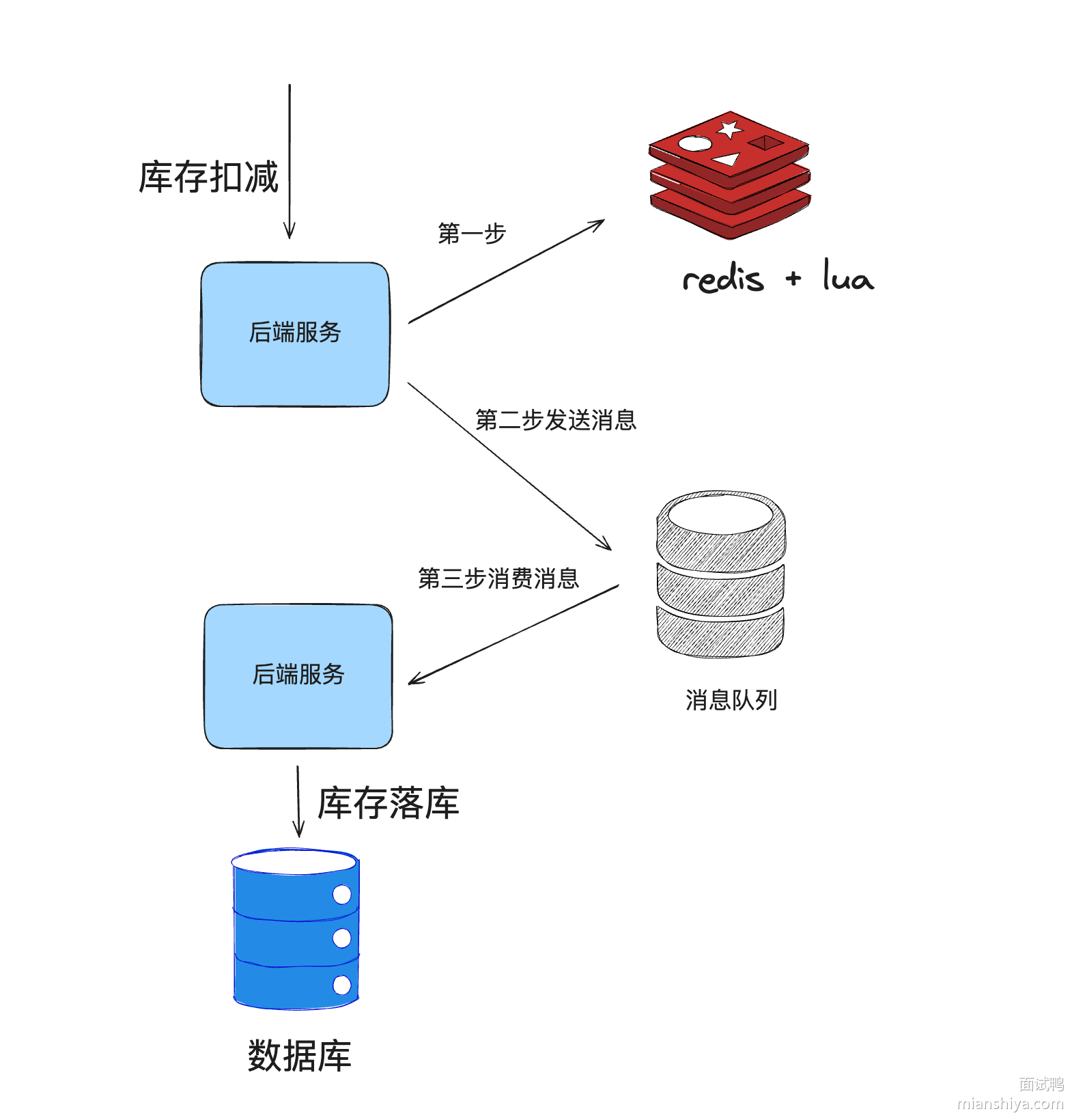

四、高并发库存扣减图解其一

疑问解析

1.redis 操作成功后，mq发送失败怎么办？因此,还需要一个准实时对账机制, lua脚本内不仅要扣减库存，还需要利用 zset 增加流水，score 设置为时间。定时拉取一段时间流水记录比对数据库的库存是否一致，如果不一致则补偿。或者其他形式的补偿机制。

2.同时兜底确实很重要！所以在业务上的设计我们要尽量考虑异常极端情况，设计一个简单的兜底也比没兜底好。针对秒杀，其实最简单的方案就是加个开关：关闭秒杀，直接返回秒杀结束。

3.预防黑产，借助一些算法对用户的来源、行为数据等等进行分析，如果发现不法分子，则将其加入到黑名单中。脚本抢购实际上可以用验证码、答题等机制拦截,并且这种机制也可以打散用户的请求，降低瞬时流量高峰。
